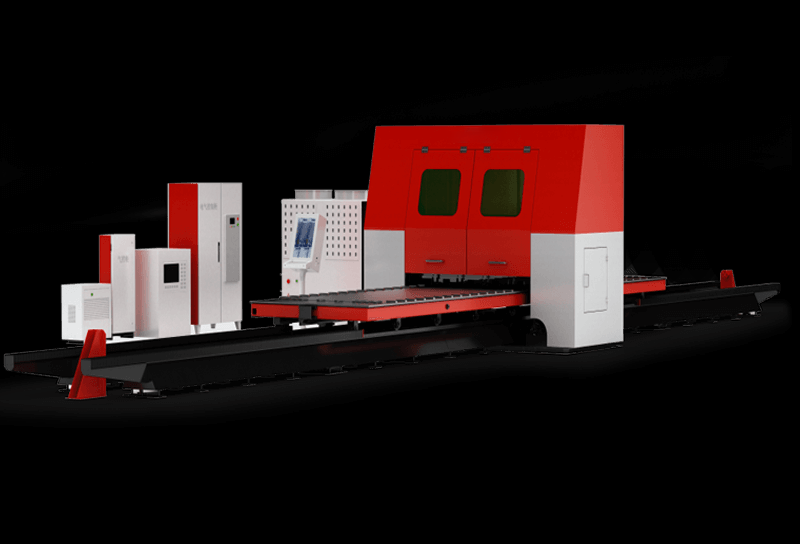

Laserschweißsystem für Pillow Plates
Kontaktieren Sie uns gerne zum Thema Industrieroboter und wir beantworten gerne alle Ihre Fragen.
Produktübersicht

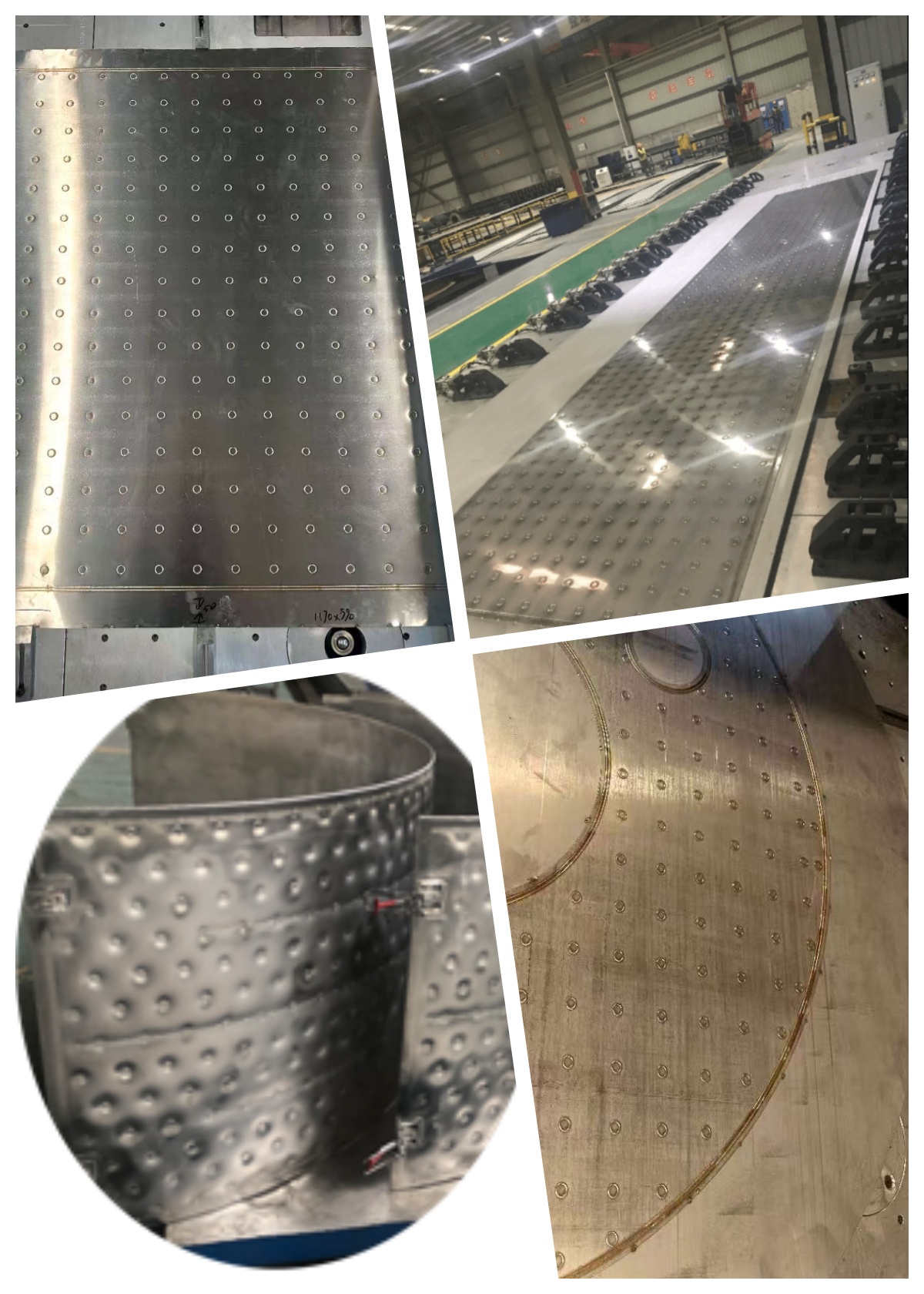

Dieses System ist speziell für die Herstellung von Pillow Plates für Wärmetauscher, Tankmäntel und Kühlplatten konzipiert. Zwei Metallbleche werden mittels Präzisionslaserschweißen verbunden und anschließend aufgeblasen, um interne Strömungskanäle mit hervorragender Wärmeübertragung und mechanischer Belastbarkeit zu bilden.
Die Schleppschweißstruktur gewährleistet präzise Schweißbahnen und glatte, durchgehende Nähte ohne Grate – eine Nachbearbeitung ist nicht erforderlich. Ein patentiertes Schweißverfahren minimiert Spritzer und schützt die Oberflächenqualität. Die Schutzgasplatte sorgt dafür, dass die Schweißnaht ihr natürliches, metallisches Aussehen behält.
Dieses System hat sich auf dem chinesischen Markt mit einem Marktanteil von über 90 % bewährt und ist eine zuverlässige und kostengünstige Wahl für die Herstellung von Pillow-Plates.
Wesentliche Funktionen
– Präzises Schweißen mit sauberen, durchgehenden Nähten
– Kein Nachschleifen erforderlich
– Minimale Spritzer und Oberflächenschutz
– Natürliche Metallfarbe beim Schweißen
– Deformationsfreie Klemmung gewährleistet hochwertige Ergebnisse
Typische Anwendungen
– Kissenplattenwärmetauscher
– Tankmantelplatten
– Formkühlplatten
– Kühlsysteme für die Lebensmittelverarbeitung
– Ummantelungen für chemische Geräte
Technische Daten
| Artikel/Spezifikation | CW-Serie | LW-Serie |
|---|---|---|
| Positioniergenauigkeit | 0.08mm / 1000mm | 0.08mm / 1000mm |
| Reproduzierbarkeit | 0.05 mm | 0.05 mm |
| Tisch-Lineargeschwindigkeit | 20 m / min | 40 m / min |
| Eilganggeschwindigkeit der Y-Achse | 80 m / min | 80 m / min |
| Z – Achse Eilganggeschwindigkeit | 60 m / min | 60 m / min |
| U-Achsen-Eilgeschwindigkeit | 45 m / min | 45 m / min |
| Laserleistung | 3000 W/4000 W (Faser oder CO₂) | 3000 W/4000 W (Faser oder CO₂) |
| Schweißnahtbreite | 300 mm | 300 mm |
| Spannsystem | Hydraulischer Doppelbalken | Pneumatisch synchronisiert |
| Maximale Werkstückgröße | 3100 × 10000 × 2800mm | 2800 × 8000 × 2800mm |
| CNC-Steuerung | SIEMENS | SIEMENS |
| Gesamtstromversorgung | Glasfaser 80 KVA/CO₂ 100 KVA | Glasfaser 80 KVA/CO₂ 100 KVA |
| Positionsgenauigkeit | 0.05 mm | 0.05 mm |
| Brennweite | 300 mm | 300 mm |
