یک محفظه صفحه کلید لپ تاپ ترکیبی از نواحی مسطح وسیع، یک محیط، یک دهانه بزرگ و یک میدان متراکم از دهانه‌های کوچکتر است. یک مسیر سنگ زنی ربات مفید نمی‌تواند این هندسه را به عنوان یک صفحه یکنواخت در نظر بگیرد. باید محفظه را به نواحی سطحی تقسیم کند، برای هر ناحیه یک موقعیت ابزار انتخاب کند و آن مسیرها را بدون اینکه اجازه دهد دیسک ساینده از لبه عبور کند، وارد یک دهانه شود یا با فیکسچر برخورد کند، به هم متصل کند.
درخواست خود برای تکمیل مسکن را مطرح کنید با یک مدل قطعه، حوزه‌های هدف و روش پذیرش.
قطعه را به صورت مجموعه‌ای از شرایط تماس بخوانید

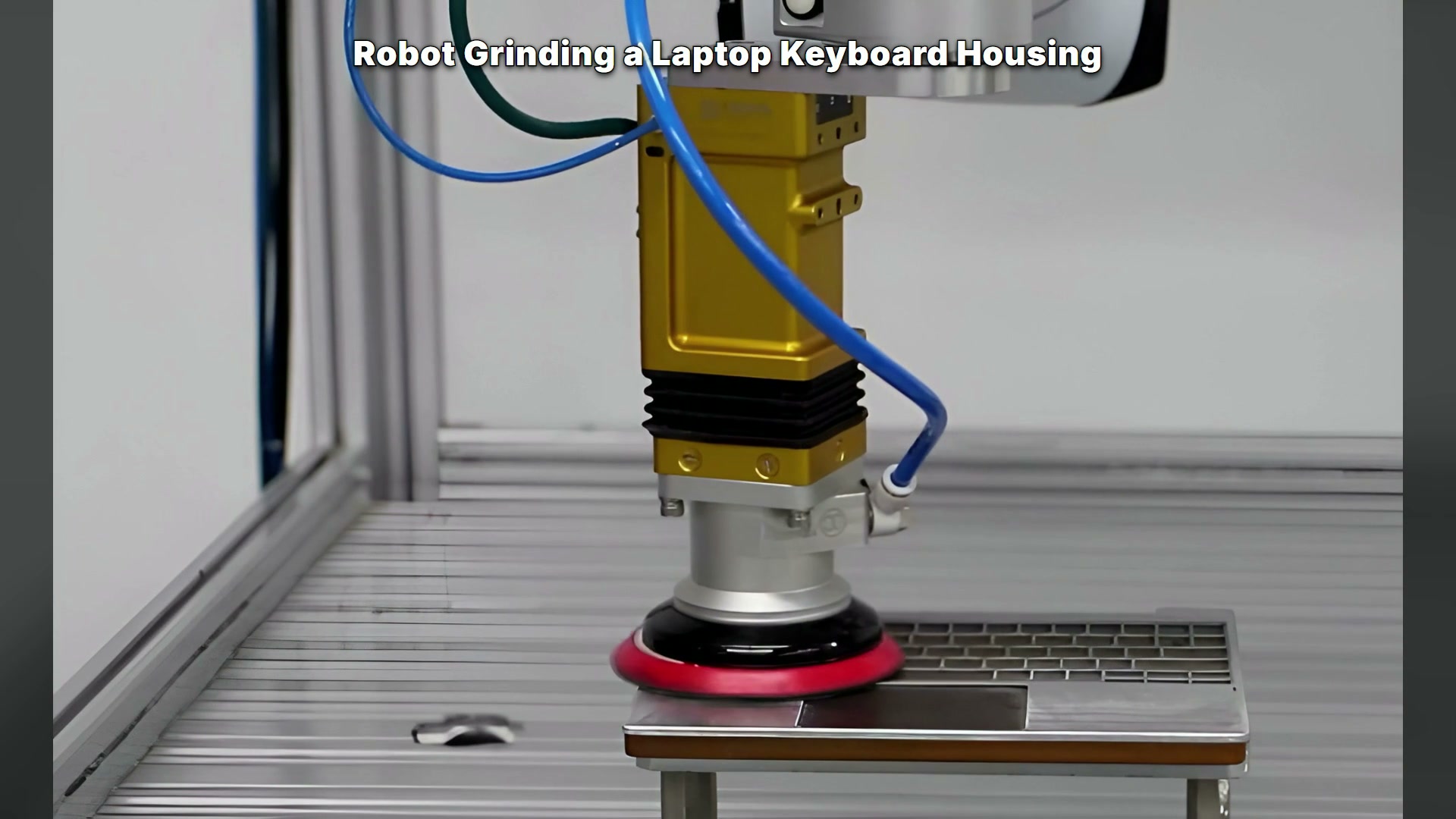

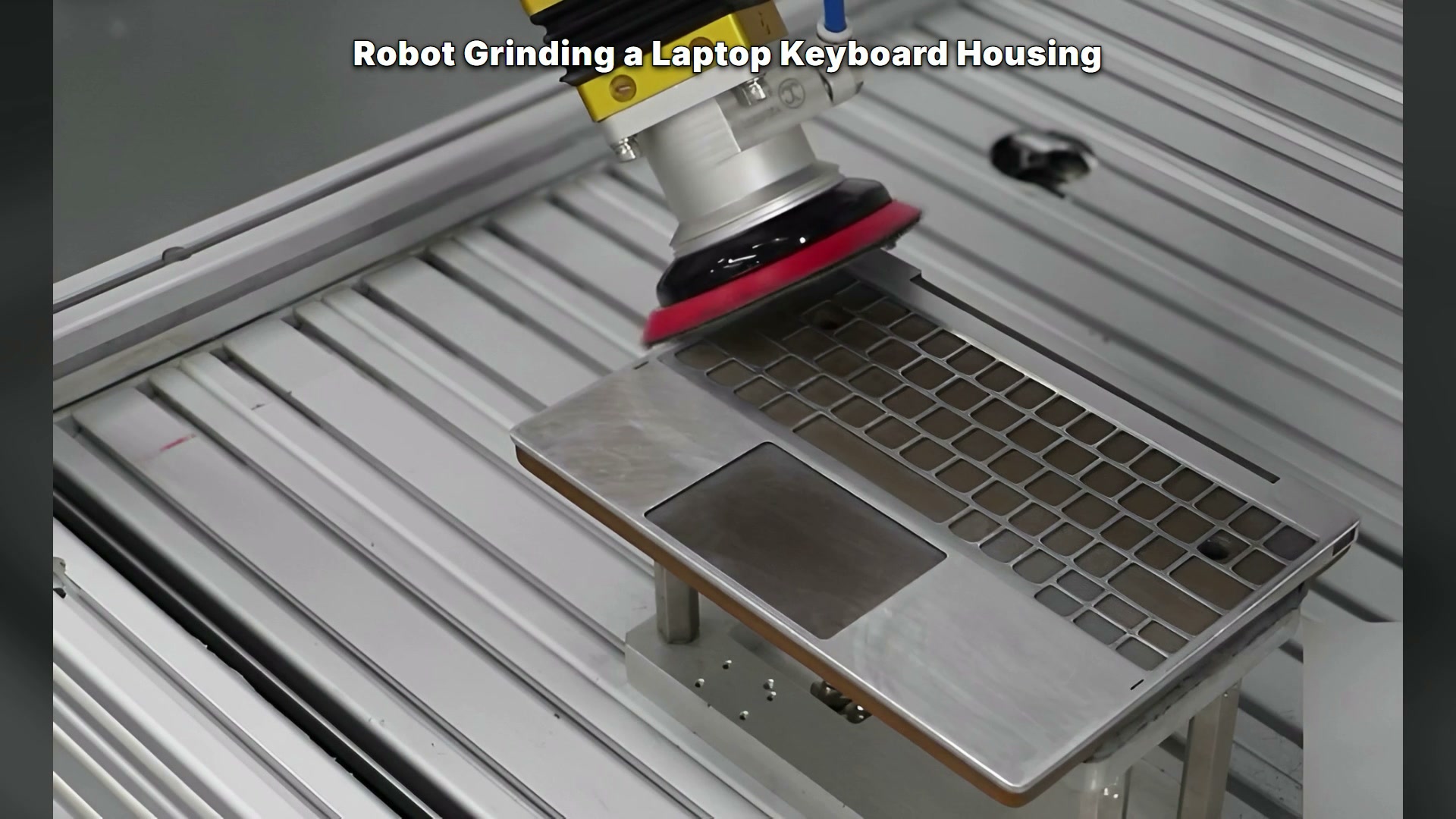

ویدیوی این کیس با نمای نزدیکی از یک ابزار ساینده دایره‌ای که در سراسر محفظه کار می‌کند، آغاز می‌شود. این قطعه شامل یک دهانه مستطیلی بزرگ و بسیاری از دهانه‌های کوچکتر است، بنابراین سطح تماس موجود به طور مداوم تغییر می‌کند. نماهای بعدی، ربات، مجموعه ابزار، محفظه ثابت و محفظه را نشان می‌دهند و پس از آن، رویکردهای زاویه‌دار به سایر مناطق اعمال می‌شود.
این توالی به یک مشکل برنامه‌ریزی اشاره دارد: مرکز یک پنل پهن، نوار کنار یک دهانه و محیط بیرونی، تکیه‌گاه یکسانی را در زیر دیسک ارائه نمی‌دهند. مسیری که روی یک سطح وسیع پایدار است، ممکن است یک دهانه را پل بزند یا تماس را در نزدیکی یک لبه متمرکز کند. بنابراین، برنامه باید مشخص کند که تماس تمام سطح در کجا امکان‌پذیر است، کجا باید همپوشانی کاهش یابد و کجا به یک استراتژی لبه جداگانه نیاز است.
پوشش را از مناطق ایجاد کنید، نه از یک رستر پیوسته
با علامت‌گذاری مناطقی که نیاز به درمان دارند و مناطقی که باید دست‌نخورده باقی بمانند، شروع کنید. سطح کار را به قسمت‌های وسیع، قسمت‌های باریک بین دهانه‌ها، نوارهای محیطی و انتقال گوشه‌ها تقسیم کنید. سپس برای هر منطقه یک جهت عبور و وضعیت نزدیک شدن تعیین کنید.
یک میدان وسیع می‌تواند از عبورهای همپوشانی پشتیبانی کند. در نزدیکی یک دهانه، مسیر باید به اندازه کافی سطح ابزار را پشتیبانی کند تا از افتادن در فضای خالی جلوگیری شود. در محیط، برنامه‌ریز باید تصمیم بگیرد که آیا ابزار قبل از لبه متوقف می‌شود، با یک جابجایی کنترل‌شده آن را دنبال می‌کند یا از یک عملیات جداگانه استفاده می‌کند. این تصمیمات به ساینده واقعی، مکانیسم انطباق، جنس قطعه و مشخصات پرداخت بستگی دارد؛ ویدیو آنها را مشخص نمی‌کند.
مزیت منطقه‌بندی، امتیازهای برنامه بیشتر نیست. این یک دلیل قابل بررسی برای هر تغییر در زاویه ابزار و جهت مسیر است.
جهت گیری ابزار، سطح تماس موثر را تغییر می‌دهد

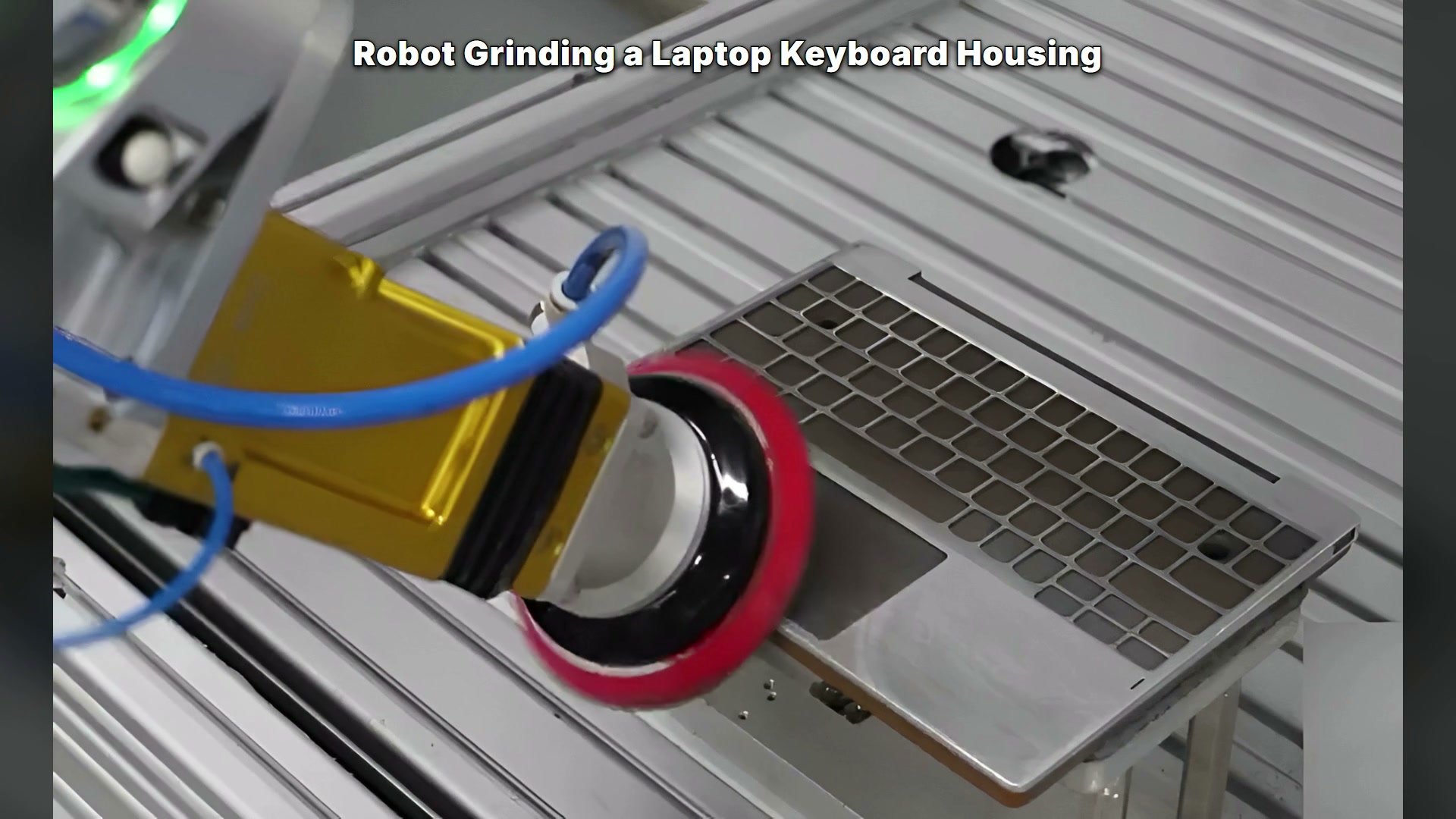

این فیلم نشان می‌دهد که ربات با نزدیک شدن به مناطق مختلف محفظه، دیسک را کج می‌کند. این تغییر قابل مشاهده اهمیت دارد زیرا جهت دیسک بر اینکه کدام قسمت از سطح ساینده با قطعه تماس پیدا می‌کند و چه مقدار فضای خالی در اطراف دهانه‌ها و عناصر ثابت باقی می‌ماند، تأثیر می‌گذارد.
یک آزمایش مهندسی باید کل مجموعه ابزار را به جای نقطه مرکزی اسمی ابزار بررسی کند. سطح ساینده، پد پشتی، بدنه اسپیندل، واحد انطباق، شیلنگ‌ها و مچ ربات، همگی نیاز به فضای خالی دارند. یک نقطه ابزار ایمن همچنان می‌تواند پد پشتی را روی یک دهانه قرار دهد یا اسپیندل را به فیکسچر نزدیک کند. EVST راهنمای ایستگاه کاری سنگ زنی و صیقل کاری نشان می‌دهد که چرا پیکربندی ابزار، جابجایی گرد و غبار و دسترسی به تعمیر و نگهداری به بررسی یک سلول تعلق دارند.
برای بررسی آفلاین، ابعاد واقعی ابزار و وضعیت ابزار فرسوده را مدل‌سازی کنید. روی زمین، از محفظه‌های نمونه استفاده کنید و قبل از اجرای چرخه کامل، هر انتقال را با سرعت کاهش‌یافته بررسی کنید. هدف، تأیید تماس و فاصله پشتیبانی‌شده است، نه استنباط نیرو یا پرداخت از حرکت ربات.
گذارها معیارهای پذیرش خاص خود را دارند
نقص پوشش اغلب بین مناطق ظاهر می‌شود. ربات ممکن است پس از یک حرکت پهن، خیلی دیر بلند شود، مچ را بچرخاند در حالی که دیسک هنوز با سطح در تماس است، یا دوباره نزدیک یک دهانه با یک نقطه تماس ناپایدار وارد شود. این رویدادها می‌توانند کوتاه باشند، اما تعیین می‌کنند که آیا نتیجه نهایی ثابت است یا خیر.
مراحل انتقال را در طرح فرآیند بنویسید: نزدیک شدن، برقراری تماس، عبور، ترک تماس، تغییر جهت و حرکت به منطقه بعدی. در هر مرحله بررسی کنید که دیسک در کجا پشتیبانی می‌شود. اگر برنامه از یک دستگاه انطباق یا عملکرد کنترل نیرو استفاده می‌کند، محدودیت‌های آن را با تنظیمات واقعی انباشت و فرآیند اعتبارسنجی کنید، نه اینکه فرض کنید ظاهر سخت‌افزار، عملکرد را اثبات می‌کند. ATI دفترچه راهنمای ابزار پلیسه‌گیری رباتیک یک مثال خارجی مفید از چگونگی تبدیل جهت نزدیک شدن و سفر منطبق به محدودیت‌های برنامه‌نویسی صریح است؛ این مثال سخت‌افزار نشان داده شده در اینجا را مشخص نمی‌کند.
گرد و غبار و آوار نیز بر طراحی سلول تأثیر می‌گذارند. نقاط جمع‌آوری، جریان هوا و دسترسی به تعمیر و نگهداری باید برای فرآیند و ماده ساینده انتخاب شده ارزیابی شوند. فیلم برش داده شده یک محفظه را نشان می‌دهد، اما نمی‌تواند عملکرد کنترل گرد و غبار را تأیید کند.
چه چیزی را در یک کارآزمایی نمونه اندازه‌گیری کنیم
در یک آزمایش باید از محفظه‌هایی استفاده شود که تغییرات ابعادی و مسطح بودن واقعی را منعکس کنند. مناطق مورد نیاز برای درمان را علامت‌گذاری کنید و آنها را با طرح مسیر مقایسه کنید. پس از اجرای کامل توالی، سطوح پهن، زمین‌های باریک، نوارهای لبه و نقاط گذار را جداگانه بررسی کنید.
روش پذیرش ممکن است شامل معیارهای بصری، اندازه‌گیری‌های سطحی یا الزامات انطباق پایین‌دستی، بسته به مشخصات محصول، باشد. وضعیت ابزار، محل قطعه، بازنگری برنامه و نتیجه بازرسی را ثبت کنید تا یک ناحیه معیوب بتواند تا یک ناحیه مسیر ردیابی شود. همچنین آزمایش را پس از سایش واقعی ابزار تکرار کنید؛ مسیری که فقط با یک دیسک جدید کار می‌کند، یک فرآیند تمام‌شده نیست.
ورودی‌های پروژه که مفهوم سلول را تعیین می‌کنند
مدل محفظه، جنس و شرایط ورودی را ارائه دهید؛ تمام سطوح مورد نیاز برای پردازش و محافظت را مشخص کنید؛ روش پرداخت و بازرسی قابل قبول را مشخص کنید؛ محدودیت‌های محل قطعه و فیکسچر را شرح دهید؛ الزامات مربوط به ساینده‌ها و ابزارها را فهرست کنید؛ و ترکیب محصول، حجم و انتظارات مربوط به نگهداری را بیان کنید.
این ورودی‌ها به تیم اجازه می‌دهد تا استراتژی‌های منطقه‌بندی را مقایسه کند، فاصله ابزار و مچ دست را تأیید کند، انتقال‌ها را برنامه‌ریزی کند و آزمایشی را تعریف کند که نیاز واقعی را اندازه‌گیری کند. تماس با EVST یا برای بررسی طرح سنگ‌زنی ربات برای خانه‌تان، به sales@evsrobot.com ایمیل بزنید.
مرز فیلم: منبع، رباتی را نشان می‌دهد که یک ابزار ساینده دایره‌ای را در یک محفظه ثابت کیبورد حرکت می‌دهد و موقعیت ابزار را در نزدیکی ویژگی‌های مختلف سطح تغییر می‌دهد؛ این تصویر جنس، کنترل نیرو، زبری، سرعت حذف، دقت، زمان چرخه یا پرداخت اندازه‌گیری شده را تأیید نمی‌کند.
