შეფუთული მუყაოს კოლოფების პალეტიზაცია ოთხღერძიანი რობოტით: რა ინარჩუნებს ხაზის ბოლო ელემენტის სტაბილურობას?

By EVST-ის რედაქციული გუნდი · განხილულია EVST-ის რედაქციული გუნდი · ბოლოს განახლდა 2026 წლის 8 ოქტომბერს · სარედაქციო პოლიტიკა · შესწორებების პოლიტიკა · წესები

ხაზის ბოლოში მდებარე პალეტირების უჯრედი სტაბილურად რჩება, როდესაც სამი ფაქტორი ერთმანეთთან არის დაკავშირებული: სახელური, რომელიც მყარად აკავებს კოლოფს მისი მონიშვნის ან დამსხვრევის გარეშე, დაწყობის ნიმუში, რომელიც ქმნის დატვირთვას, რომელიც გადაუჭრელია დამუშავების შემდეგ და კონვეიერის ბოლოში აღების პოზიცია, რომელიც იდენტურია ყველა კოლოფისთვის. დასუსტებული ერთი და დანარჩენი ორი კომპენსაციას უწევს. აქ აღწერილ უჯრედში, ნარინჯისფერი ოთხღერძიანი პალეტირების რობოტი ასწევს შეფუთულ კოლოფებს ლილვაკებიანი კონვეიერის ბოლოდან და აწყობს მათ ფენებად პალეტაზე.

გეგმავთ საკუთარი მუყაოს კოლოფების პალეტიზაციას? გამოგვიგზავნეთ თქვენი მუყაოს ყუთის ზომა, წონა, პალეტის ზომა და დღიური წარმადობა, და ჩვენ გიპასუხებთ უჯრედის კონცეფციით და ციკლის დროის შეფასებით.

რატომ იზრდება ზეწოლა ხაზის ბოლოში

ყუთები შეფუთვის ხაზიდან სტაბილური სიჩქარით გამოდის და ვიღაცამ ეს ნაკადი პალეტებად უნდა გარდაქმნას. ხელით ეს განმეორებითი აწევაა და დასტის ხარისხი დამოკიდებულია იმაზე, თუ რამდენად დაღლილები არიან ადამიანები და რამდენი ხელია ხელმისაწვდომი დატვირთულ სეზონზე. თვალსაჩინო შედეგია არათანაბარი დასტები: დახრილი სვეტები, გადაკიდებული კუთხეები, ტვირთები, რომლებიც შეფუთვამდე ხელახლა უნდა შეიკრას.

რობოტი ხსნის დაღლილობას, მაგრამ არა გეგმის საჭიროებას. ადამიანი კვადრატში ასწორებს დახვეულ კოლოფს ან ფიქრის გარეშე ცვლის საჭეს. რობოტი იმეორებს იმას, რაც მას ასწავლეს, ამიტომ უჯრედმა კოლოფი უნდა მიიტანოს იქ, სადაც რობოტი ელის, დაზიანების გარეშე დაიჭიროს და განგებ არჩეული სქემით განათავსოს. სწორედ ამიტომ, ქვემოთ მოცემული სამი პუნქტი წარმოადგენს ერთ ჯაჭვს და არა სამ ცალკეულ შემოწმებას.

როგორ მუშაობს უჯრედი, ეტაპობრივად

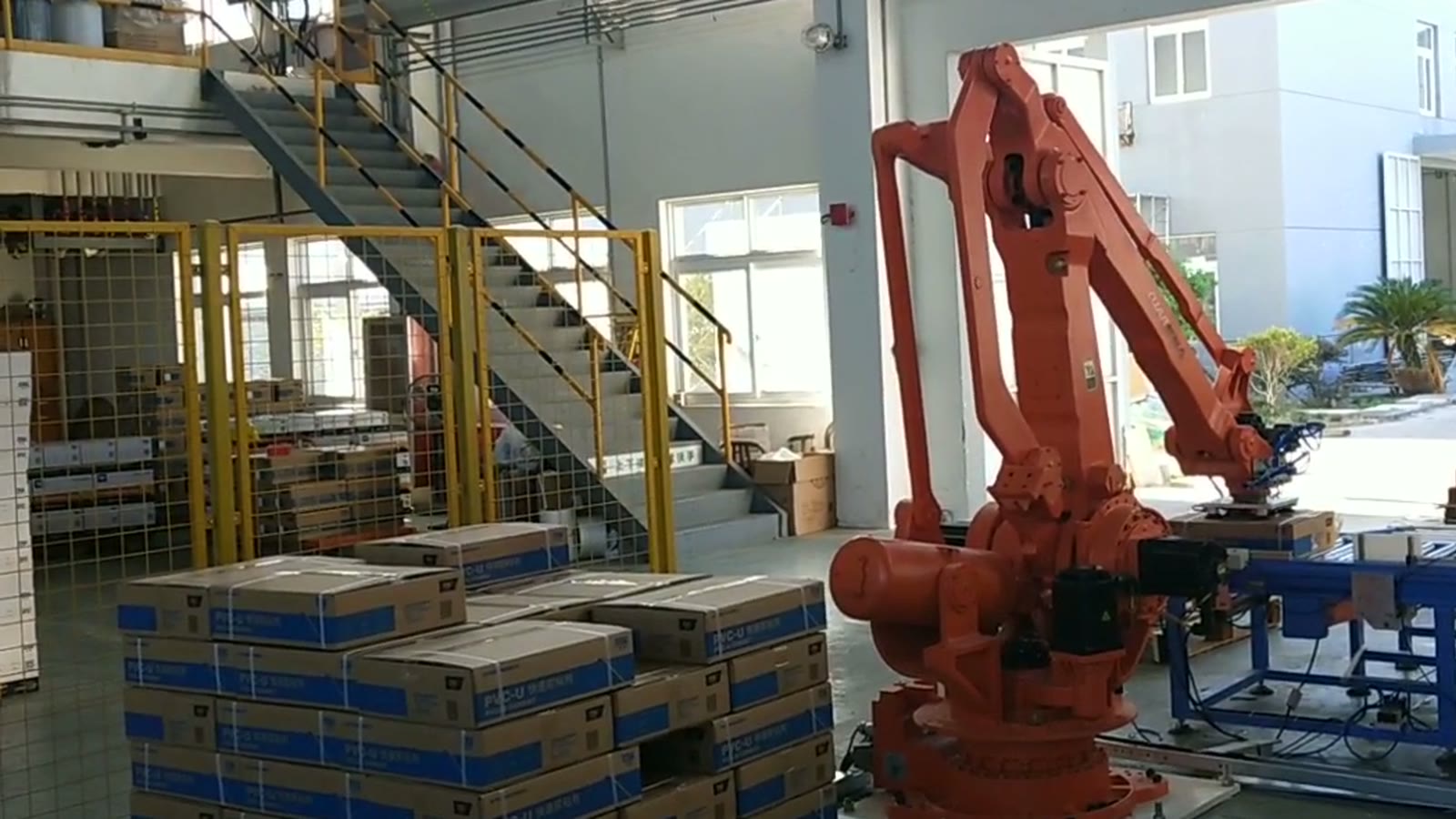

პარალელოგრამის სტილის ზედა მკლავის მქონე რობოტი ორ სადგურს შორის დგას. მუყაოს კოლოფები მის მარჯვნივ მდებარე ლურჯ ლილვაკებიან კონვეიერზე მოდის; აწყობადი პალეტა კი მის მარცხნივ.

1. მუყაოს კოლოფი გადაადგილდება როლიკებით კონვეიერის გასწვრივ მის ბოლოში მდებარე ამწევი პოზიციისკენ.

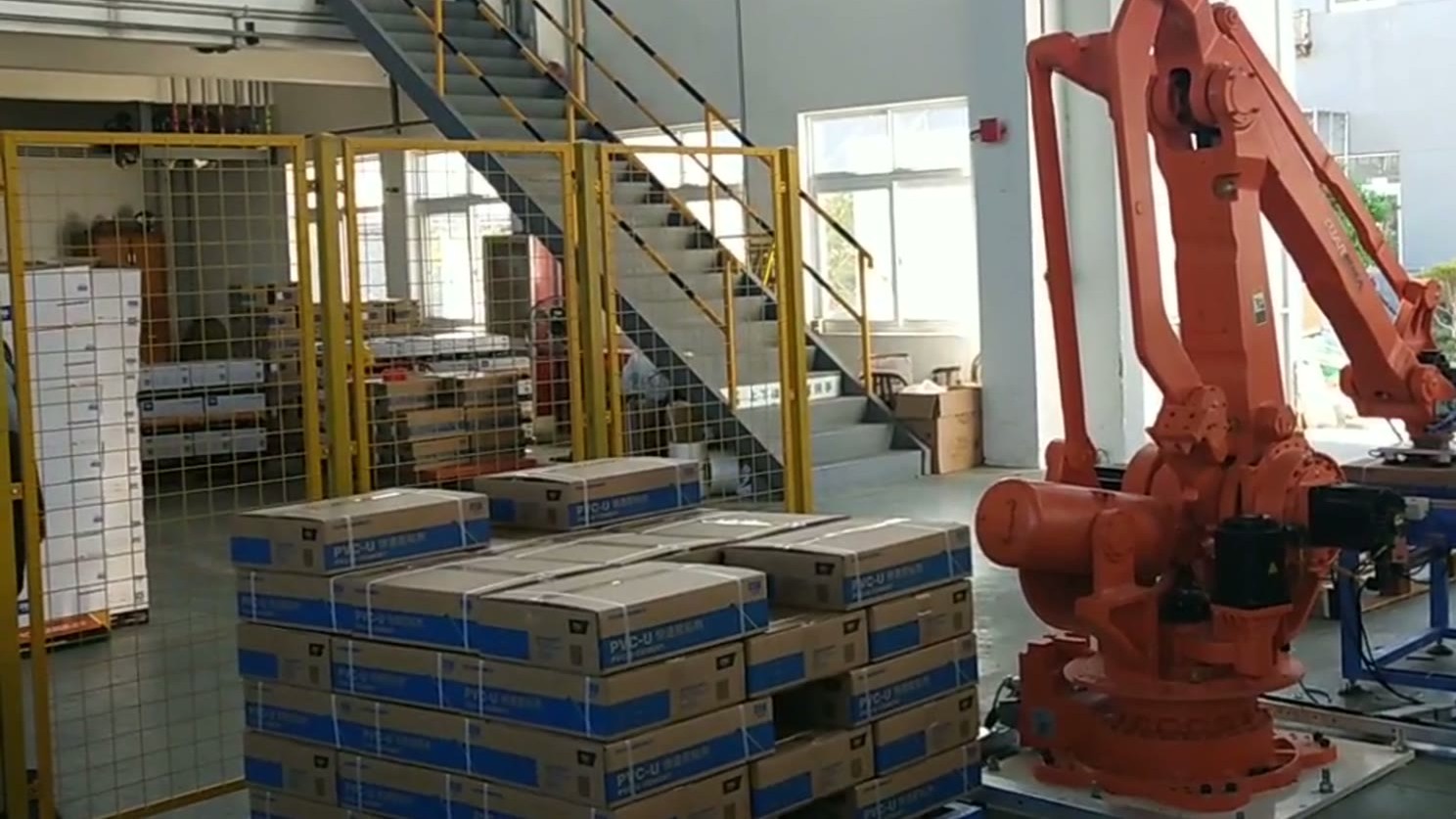

2. რობოტი ხელს იწვდის და თავის დამჭერს მუყაოს თავზე ჩამოაქვს.
3. მუყაოს კოლოფი ლილვაკებისგან მაღლა იწევა.
4. ხელი მაღლა იწევს, შემობრუნდება და კოლოფს პალეტაზე გადაიტანს.

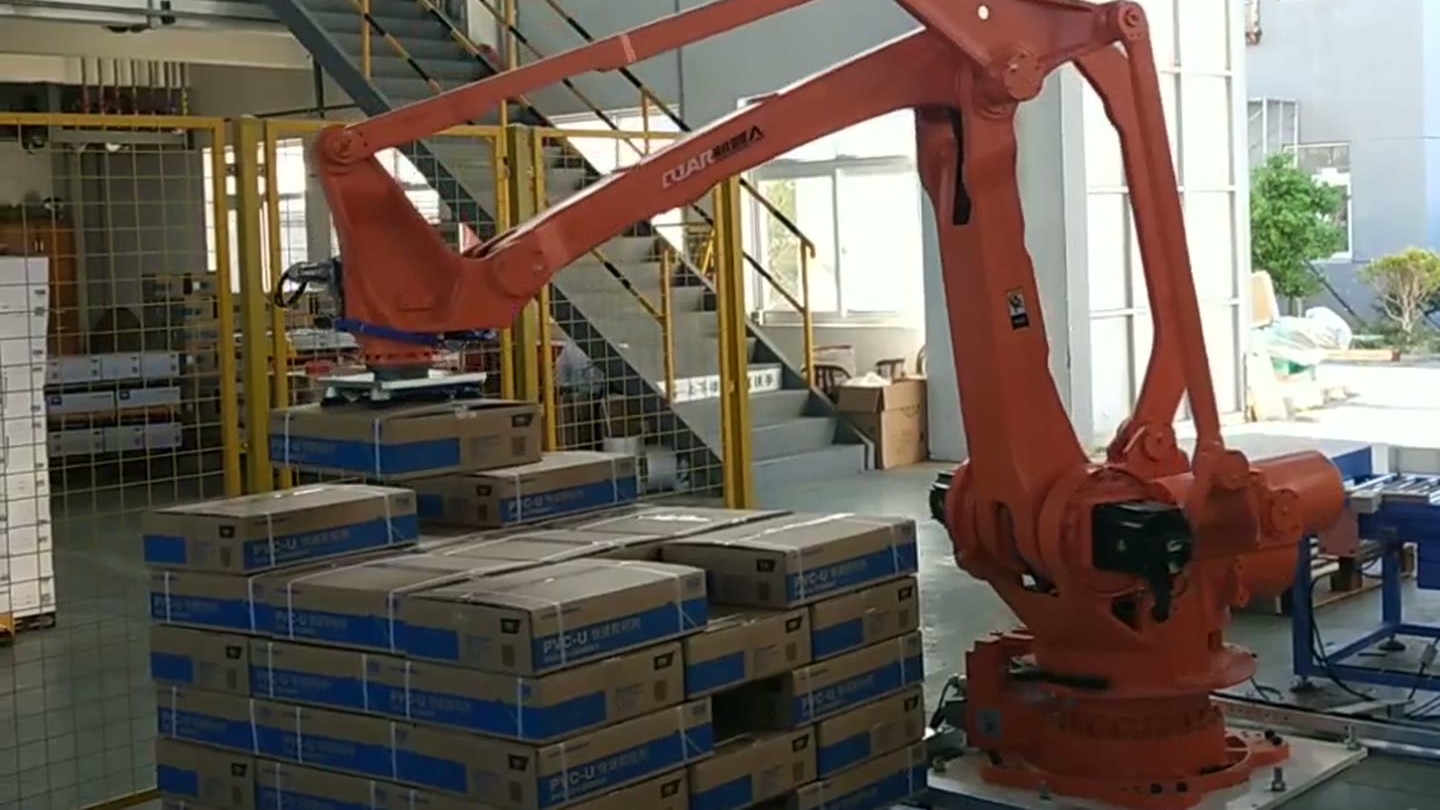

5. მუყაოს კოლოფი ჩამოდის დასტაზე და გასწორდება უკვე განლაგებულ მუყაოს კოლოფებთან ერთად.
6. დამჭერი იხსნება და მკლავი უკან იწევს შემდეგი კოლოფისთვის.
7. ამის გამეორებით, პალიტრა ივსება რიგად და ფენა-ფენა.

რობოტი ზემოდან კრეფს, ამიტომ დამჭერი მუყაოს ზედა მხარეს იყენებს და რასაც დამჭერი აკეთებს ამ კრეფზე, უნდა გაუძლოს პალეტისკენ რხევას.

მოჭიდება: დაჭერა დაჭერის გარეშე

მუყაოს კოლოფი პროდუქტის შეფუთვაა და მომხმარებლის წინაშე გაბრტყელებული კუთხე ჩნდება. დამჭერი საკმარისად მყარად უნდა იყოს დამაგრებული, რომ გაუძლოს აჩქარებას და მობრუნებას, მაგრამ ამავდროულად საკმარისად ნაზად, რომ ყუთი ხელუხლებელი დატოვოს. ეს მოთხოვნები ერთმანეთს ეჯახება და ბალანსი დამოკიდებულია მუყაოს კოლოფზე: მის მასალაზე, შევსებაზე, კედლების სიმყარეზე.

სწორედ ამიტომ, ჩვენ ჯერ ვითხოვთ კოლოფის ზომასა და წონას. ისინი განსაზღვრავენ საჭირო დაჭერის ძალას და მის შეხების არეალზე განაწილებას. მსუბუქი, მყარი და მძიმე, რბილი გვერდებით დამზადებული კოლოფი სხვადასხვა სამუშაოა, მაშინაც კი, როდესაც მათი გარე ზომები ემთხვევა. კონკრეტული კოლოფისთვის შესაფერისი დამჭერის შერჩევა ციტირების ეტაპზე ხდება, რომელიც საუკეთესოდ რეალურ კოლოფებზეა გამოცდილი.

მოჭიდება ასევე წინ იწევს. გაშვების შემდეგ, მომჭიდავე უნდა დაიხუროს ყუთის ან მისი მეზობლების გადათრევის გარეშე. მომჭიდავე, რომელსაც ყუთის გვერდით უფრო მეტი ადგილი სჭირდება, ვიდრე ნიმუში იძლევა, გროვაში ნაპრალებს ქმნის, რაც ნაპრალებს სტაბილურობას ამცირებს.

ნიმუში: დატვირთვა, რომელიც ერთად რჩება

დასტა სტაბილურია, როდესაც ტვირთი თანაბრად გადაიტანება და ყუთები ერთმანეთზეა დამაგრებული. ზოგადი პრინციპები:

• მუყაოს კოლოფის ერთი ფენიდან მეორეზე გადაადგილების მიმართულების მონაცვლეობა ქვედა შეერთებებს ახშობს, რათა დასტა დამოუკიდებლად მდგომ სვეტებად არ გაიყოს.
• თითოეული ფენის პალეტის ფართობის შიგნით შენახვა იცავს ყუთებს დამუშავებისა და ტრანსპორტირების დროს.
• ნიმუში უნდა მოერგოს როგორც მუყაოს კოლოფს, ასევე პალეტას; მუყაოს სიგრძე, რომელიც პალეტის მცირე ნაწილს არ შეადგენს, ტოვებს ადგილს, რომელიც უნდა დაიგეგმოს და არა აღმოჩენილი იყოს.
• დასტის სიმაღლე შემოიფარგლება იმით, თუ რამდენის ტარება შეუძლია ქვედა ყუთებს, რობოტის მისადგომობასა და იმით, თუ რამდენის ტარება შეუძლია ქვემოთ დინების მიმართულებით.

ამ უჯრაში თითოეული კოლოფი მოთავსებულია უკვე განლაგებულ კოლოფებთან და მათთან ერთად არის გასწორებული, სანამ დამჭერი გაუშვებს. ეს გასწორება ქაღალდზე დატანილ ნიმუშს სწორ დასტად აქცევს და ის მხოლოდ იმ შემთხვევაში მუშაობს, თუ კოლოფი დამჭერის თითოეულ წერტილში ერთსა და იმავე პოზიციაზეა განთავსებული, რაც მესამე წერტილამდე მიდის.

არჩევის პოზიცია: ერთი წერტილი კონვეიერის ბოლოში

მუყაოს კოლოფი, რომელიც მოკლედ ჩერდება ან ლილვაკებზე მოხრილი ხვდება, ცენტრიდან გადახრილი იჭრება. შეცდომა შემდეგ ციკლში ვრცელდება: მუყაო განსხვავებულად ეკიდება დამჭერში და დასტაზე ოფსეტურად არის განთავსებული. აღების მცირე შეცდომები რამდენიმე ფენის შემდეგ თვალსაჩინო დასტასთან დაკავშირებულ შეცდომებად იქცევა.

ზოგადად, უჯრედს შეუძლია დააფიქსიროს აღების პოზიცია კონვეიერის ბოლოში არსებული ფიზიკური საკეტით, გვერდითი გიდებით, რომლებიც კოლოფს ცენტრში ათავსებენ, ან სენსორით, რომელიც ადასტურებს მის ადგილზე ყოფნას რობოტის გადაადგილებამდე. რომელი შეესაბამება დამოკიდებულია კოლოფსა და კონვეიერზე და უმარტივესი მექანიკური პასუხი, როგორც წესი, ყველაზე საიმედოა. რობოტს არასდროს უნდა მოუწიოს გამოიცნოს, სად არის კოლოფი. მნიშვნელოვანია წინა დინებაც: თუ კოლოფები მჭიდროდ შეფუთული ან სხვადასხვა ტემპით ჩამოდის, კონვეიერის სიგრძე და აღების პოზიციამდე არსებული ბუფერი უჯრედის დიზაინს მიეკუთვნება.

ოთხღერძიანი პალეტიზატორი თუ კობოტური პალეტიზატორი?

ორივე მუყაოს კოლოფებისთვის გამოიყენება; საქმე გადაწყვეტს.

გადაწყვეტილების მიღებამდე გადაამოწმეთ დატვირთვა, სიჩქარე და უსაფრთხოების შეფასება თქვენს მონაცემებთან შედარებით.

როდესაც ჯაჭვი ძლებს და როდესაც მას მეტი დიზაინი სჭირდება

ის ერგება თანმიმდევრული ზომის მუყაოს კოლოფებს, რომლებიც პროგნოზირებად წერტილამდე აღწევს და ერთი ტიპის პალეტაზე განმეორებადი ნიმუშით გადადის. უფრო ახლოს დააკვირდით, როდესაც ზომები მნიშვნელოვნად განსხვავდება, მუყაოს კოლოფები რბილია ან საკუთარი წონის ზემოქმედებით დეფორმირდება, ერთ პალეტაზე რამდენიმე პროდუქტის შერევა ხდება, ან შეფუთვა და ჩანგლებით ამწევი მანქანის დამუშავება დამატებით მოთხოვნებს ქმნის. ეს არ გამორიცხავს ავტომატიზაციას; ისინი წყვეტენ, თუ რამდენი დამატებითი დიზაინი სჭირდება უჯრედს.

კითხვები, რომლებსაც გვესმის

შეუძლია თუ არა ერთ უჯრედს ერთზე მეტი ზომის მუყაოს დამუშავება? ხშირად, თუ ზომები წინასწარ არის ცნობილი და თითოეულისთვის დაგეგმილია ნიმუში და მწკრივის პოზიცია, რაც უფრო მეტად განსხვავდებიან ისინი, მით უფრო მეტად უნდა იქნას გათვალისწინებული ერთად დამჭერისა და მწკრივის პოზიცია.

რა გჭირდებათ დასაწყებად? მუყაოს ზომა და წონა, პალეტის ზომა, სასურველი დასტის სიმაღლე და დღიური წარმადობა. მიმდინარე ხაზის ფოტო დაგეხმარებათ.

უჯრედის კონცეფციისა და ციკლის დროის შეფასებისთვის, დაგვიკავშირდით აქ ან მოგვწერეთ sales@evsrobot.com-ზე.

ეს სტატია აღწერს ვიდეოში ნაჩვენებ პროცესს და დიზაინის ზოგად პრაქტიკას; იგი არ აკეთებს პრეტენზიას ამ უჯრედის სიჩქარეზე, დატვირთვის ნომინალურ მაჩვენებელზე, დაწყობის ნიმუშზე ან ფენების რაოდენობაზე.
