Роботизированная рука QJR6S-750 с полезной нагрузкой 6 кг 1 мм достигает расстояния

Общая системная архитектура робота компактна, легка, имеет большое рабочее пространство, быстрый отклик, высокую точность повторного позиционирования, подходит для сборки, сортировки, обработки, загрузки и разгрузки и т. д.

  • Полезная нагрузка: 6 кг
  • Точность повторного позиционирования: ± 0.02 мм
  • Достигаемое расстояние: 750.6 мм

Загрузка базы данных

3D рисунки

Руководства по обслуживанию

инструкции

Технические параметры

МодельQJR6S-1
Номер оси6
полезная нагрузка6кг
Повторить позиционирование± 0.02mm
Макс Армспан750.6 мм
Диапазон движенияJ1± 172º
J2﹢132°,﹣82°
J3﹢65°,﹣190°
J4± 172º
J5± 120º
J6± 360º
Макс. скоростьJ1367º/с
J2321º/с
J3367º/с
J4372º/с
J5476º/с
J6705º/с
Допустимый крутящий моментJ48.73N.m
J58.73N.m
J64.41N.m
Момент инерцииJ40.47 кг.м²
J50.47 кг.м²
J60.06 кг.м²
Вес тела робота39кг
Мощность Мощность1.5kVA
Кабинет Размер375 * 421 * 211мм
Кабинет Вес15кг
ИсточникОднофазный
Установка формыЗемля, потолок
секторОбработка, сборка, сортировка, погрузка и разгрузка и т.д.

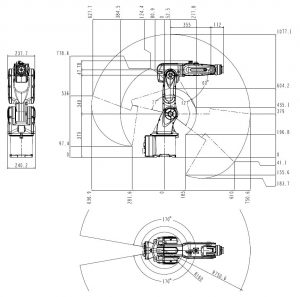

Габаритные размеры робота и чертеж диапазона движения

Чертеж диапазона движения роботизированной руки QJR6S-750 с полезной нагрузкой 6 мм и грузоподъемностью 1 кг

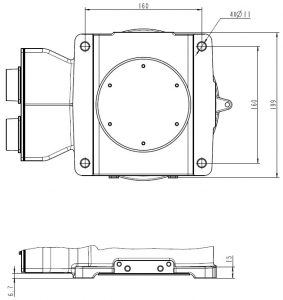

Чертеж с размерами основания робота

Полезная нагрузка 6 кг, высота 750 мм, монтажный габаритный чертеж роботизированной руки QJR6S-1

Чертеж с размерами установки робота

Габаритный чертеж роботизированной руки QJR6S-750 с полезной нагрузкой 6 мм и конечной установкой
